A base invisível da conexão
Quando pensamos em conexão com a internet, muitas vezes lembramos do Wi-Fi, dos roteadores ou da velocidade contratada com a operadora.
Mas existe um herói silencioso por trás de tudo isso: o cabo de rede Ethernet.
Ele é o alicerce que garante estabilidade, alta velocidade e segurança na transmissão de dados.
Seja em ambientes residenciais, empresariais ou data centers, ele cumpre um papel essencial.
Com o passar dos anos, esses cabos evoluíram consideravelmente.
Se antes eram suficientes para velocidades de 10 Mbps, hoje são capazes de atingir impressionantes 40 Gbps.
E essa trajetória, repleta de melhorias técnicas e avanços em blindagem, é representada pelas diferentes categorias dos cabos.
Linha do tempo das categorias de cabos Ethernet
CAT 1 – 1 Mbps / 400 kHz – Lançamento em 1983
O cabo de categoria 1 foi o pioneiro nas transmissões de dados, inicialmente concebido para telefonia e comunicação de voz.
Não suporta transmissão de dados em redes modernas, sendo obsoleto para aplicações de Internet ou Ethernet.
CAT 2 – 4 Mbps / 4 MHz – Lançamento em 1987
Ainda muito básico, o CAT 2 aprimorou o suporte para redes Token Ring com velocidades de até 4 Mbps.
Utilizado em sistemas antigos de telefonia e redes locais analógicas, ficou rapidamente obsoleto com o advento de novas categorias.
CAT 3 – 10 Mbps / 16 MHz – Lançamento em 1991
A Categoria 3 marcou presença em redes Ethernet 10BASE-T, alcançando 10 Mbps.
Esta categoria trouxe avanços para ambientes corporativos na década de 90, mas foi logo substituído por cabos com maior largura de banda.
CAT 4 – 16 Mbps / 20 MHz – Lançamento em 1993
Projetado para redes Token Ring de 16 Mbps, o CAT 4 teve aplicação limitada e foi pouco utilizado, já que a demanda por velocidade rapidamente o tornou obsoleto.
CAT 5 – 100 Mbps / 100 MHz – Lançamento em 1995
O cabo de categoria 5 foi uma revolução nos anos 90, trazendo velocidade de até 100 Mbps.
Ele foi o primeiro a permitir redes Fast Ethernet.
Com quatro pares traçados, era comumente usado em escritórios e residências, embora não tenha sido projetado para transmissão em gigabit.
CAT 5e – 1 Gbps / 100 MHz – Lançamento em 2001
Representando evolução do CAT 5, o CAT 5e oferece suporte a velocidades de até 1 Gbps, ideal para Gigabit Ethernet.
É amplamente utilizado em instalações residenciais e empresariais, proporcionando mais confiabilidade com menor interferência.
CAT 6 – 1 Gbps / 250 MHz – Lançamento em 2002
Com isolamento aprimorado e largura de banda maior, o CAT 6 suporta velocidades de até 1 Gbps em distâncias de até 100m e até 10 Gbps em curtas distâncias.
Muito empregado em redes corporativas modernas.
CAT 6A – 10 Gbps / 500 MHz – Lançamento em 2008
O CAT 6A elevou o padrão para 10 Gbps em até 100m, com blindagem reforçada que reduz ruídos e interferências.
É ideal para data centers e ambientes com altas demandas de tráfego.
CAT 7 – 10 Gbps / 600 MHz – Lançamento em 2010
O CAT 7 traz blindagem dupla (cada par e ao redor do cabo) e suporta até 10 Gbps, oferecendo maior resistência a interferências.
Recomendado para ambientes industriais e aplicação em backbone de redes.
CAT 7A – 10 Gbps / 1000 MHz – Lançamento em 2013
Sucedendo o CAT 7, o CAT 7A oferece largura de banda superior (1000 MHz) para necessidades específicas de transmissão de dados, suportando aplicações especiais e ambientes de alta densidade eletrônica.
CAT 8.1 – 25 Gbps / 2000 MHz – Lançamento em 2016
Voltado para data centers e aplicações de altíssima performance, o CAT 8.1 atinge velocidades de até 25 Gbps, sendo compatível com acessórios de conexão tradicionais (RJ45).
CAT 8.2 – 40 Gbps / 2000 MHz – Lançamento em 2018
O topo da tecnologia ethernet atualmente, o CAT 8.2 permite taxas de até 40 Gbps e alta largura de banda.
Seu uso se concentra em infraestruturas de servidores e ambientes que exigem transmissão massiva de dados.
Mais que Velocidade: Confiabilidade e Eficiência
Cada nova categoria não apenas aumentou a velocidade e a frequência de operação dos cabos de rede Ethernet, mas também aprimorou o isolamento, blindagem e confiabilidade, acompanhando as crescentes demandas dos ambientes corporativos, industriais e domésticos modernos.

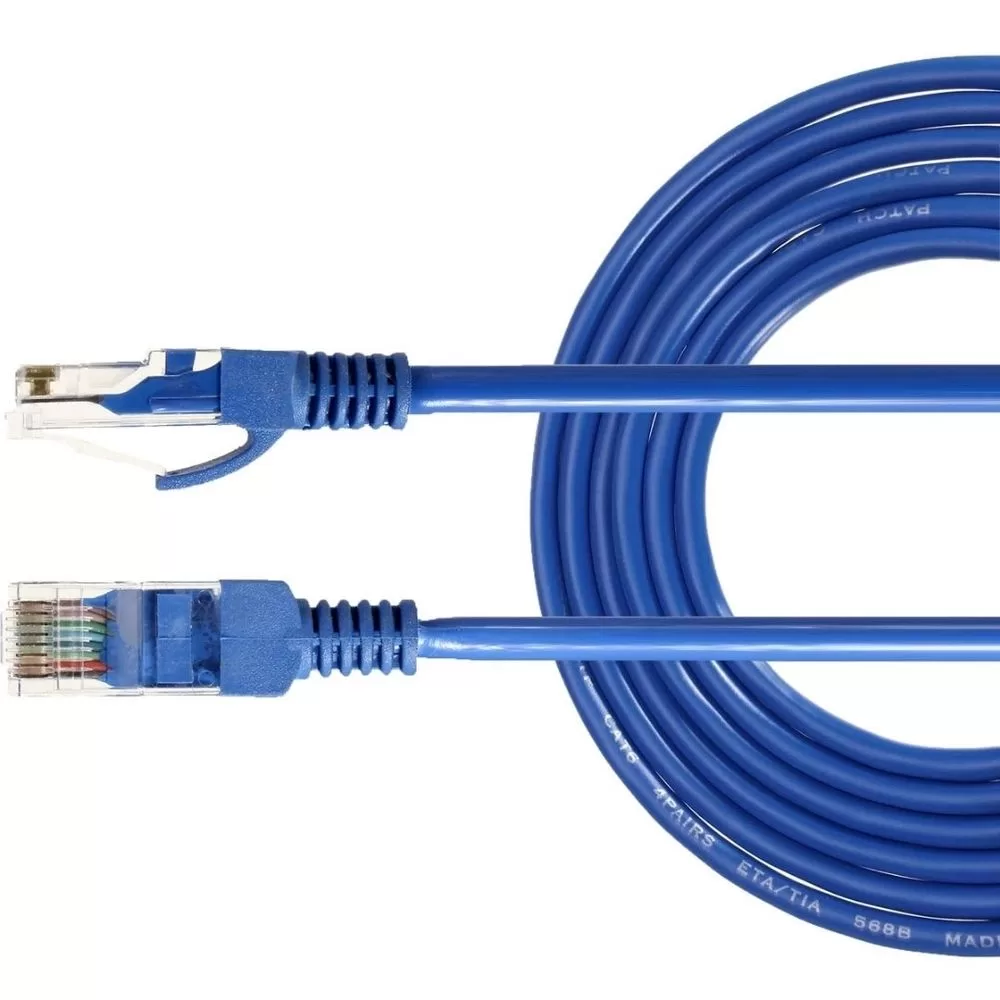

Como montar cabos de rede: pinagem RJ-45 na prática
Mesmo com a evolução das categorias de cabos Ethernet, do CAT 1 ao CAT 8.2, a disposição dos fios dentro do conector RJ-45 segue um padrão técnico bem definido.
A chamada pinagem RJ-45 é padronizada pelas normas TIA/EIA 568A e 568B, que definem a sequência correta de cores dos fios nos conectores para garantir a integridade do sinal e a compatibilidade com equipamentos de rede.
A diferença entre os padrões está na inversão dos pares verde e laranja, o que impacta diretamente na comunicação entre os dispositivos.
Enquanto a norma 568B é a mais comum em redes comerciais, a 568A é frequentemente usada em redes residenciais ou em órgãos públicos.
Conhecer esses padrões é essencial para técnicos e profissionais de TI que montam ou fazem manutenção em cabeamentos estruturados, evitando falhas de conexão e garantindo desempenho adequado da rede.
Padrões de pinagem:
T568A
- Branco com Verde
- Verde
- Branco com Laranja
- Azul
- Branco com Azul
- Laranja
- Branco com Marrom
- Marrom
T568B
- Branco com Laranja
- Laranja
- Branco com Verde
- Azul
- Branco com Azul
- Verde
- Branco com Marrom
- Marrom
Quando usar:
- Cabo direto: mesmo padrão nas duas pontas (ex: PC para switch).
- Cabo crossover: T568A em uma ponta e T568B na outra (ex: PC para PC, equipamentos legados).
Como montar:
- Decape o cabo cuidadosamente (sem danificar os pares).
- Alinhe os fios na ordem do padrão escolhido.
- Corte todos os fios no mesmo tamanho.
- Insira os fios no conector RJ-45 com a trava virada para baixo.
- Use o alicate de crimpagem para fixar.
- Teste com um testador de cabos.
Para cabos CAT 6A ou superiores, prefira conectores blindados e ferramentas de crimpagem apropriadas para esses modelos.
Aterramento é essencial para manter a proteção contra ruídos.
Diferença entre UTP, FTP, STP e S/FTP
Com o aumento das frequências e das velocidades, surgiram os diferentes tipos de blindagem:
- UTP (Unshielded Twisted Pair): sem blindagem, mais barato, ideal para ambientes livres de interferência.
- FTP (Foiled Twisted Pair): blindagem ao redor de todos os pares.
- STP (Shielded Twisted Pair): blindagem por par ou geral.
- S/FTP (Shielded + Foiled): blindagem individual por par, mais uma blindagem externa. Proporciona maior proteção contra EMI/RFI (Interferência Eletromagnética – Electromagnetic Interference / Interferência por Rádio Frequência – Radio Frequency Interference).
As categorias CAT 6A, CAT 7, CAT 7A e CAT 8 utilizam principalmente blindagem S/FTP ou STP.

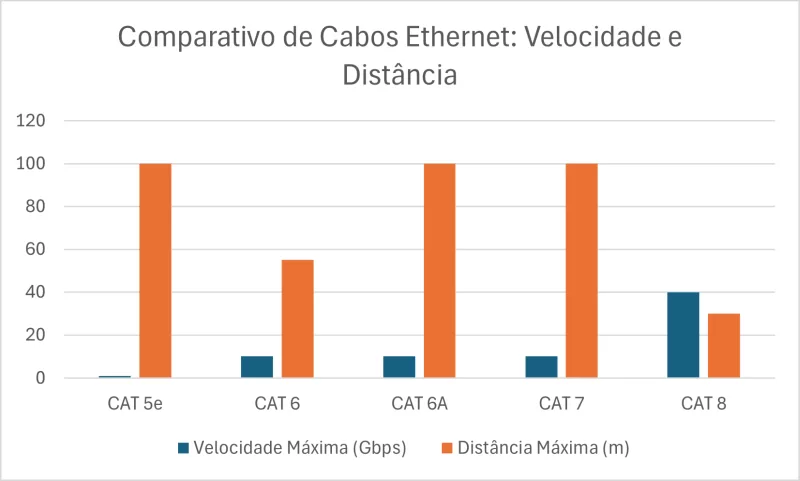

Comparativo de Cabos Ethernet – Velocidade e Distância
| Categoria | Velocidade Máxima | Distância Máxima | Tipo de Blindagem | Ambiente de Uso |
| CAT 5e | 1 Gbps | 100 m | UTP | Residencial / Escritórios |
| CAT 6 | 1 Gbps (até 10 Gbps em curtas distâncias) | 55 m (10 Gbps) / 100 m (1 Gbps) | UTP ou STP | Empresarial / Residencial |
| CAT 6A | 10 Gbps | 100 m | U/FTP ou F/UTP (frequente) | Corporativo / Data Center |
| CAT 7 | 10 Gbps | 100 m | S/FTP | Data Center / Ambientes industriais |
| CAT 8 | 25–40 Gbps | 30 m (completo) / 36 m (canal) | S/FTP | Data Center / Conexões de alto desempenho |
Escolha inteligente
Se você chegou até aqui, já percebeu que escolher o cabo certo vai muito além de simplesmente “ver se encaixa”.
Cada categoria oferece vantagens específicas, e entender essas diferenças ajuda a montar uma rede estável e preparada para o futuro.
Para redes residenciais, o CAT 5e ou CAT 6 dá conta do recado.
Para escritórios ou ambientes com mais demanda, invista em CAT 6A ou CAT 7.
Em data centers ou aplicações de alto desempenho, o CAT 8.1 ou 8.2 é o mais indicado.
Manter a padronização de montagem, utilizar conectores compatíveis com a categoria e aplicar boas práticas de instalação são passos fundamentais para evitar dores de cabeça.
Portanto, se a primeira montagem não der certo, insista. Conectividade também é persistência.
E você, já montou seu próprio cabo de rede? Teve dificuldades? Conta aqui nos comentários!
